DTRO 技术在工业高盐废水零排放中的实践

DTRO技术在工业高盐废水零排放中的创新实践与应用

DTRO(碟管式反渗透)技术作为高盐废水处理领域的先进膜分离技术，在工业废水零排放系统中发挥着越来越重要的作用。本文将系统阐述DTRO技术的工作原理、在高盐废水处理中的独特优势、实际工程应用案例以及未来发展趋势，为工业高盐废水实现零排放目标提供可靠的技术路径和实践参考。

DTRO技术概述及其在高盐废水处理中的独特价值

碟管式反渗透(Disk Tube Reverse Osmosis，简称DTRO)技术是一种专门针对高难度废水处理的膜分离技术，其核心在于创新的膜组件结构设计。与传统的卷式反渗透膜不同，DTRO膜组件采用开放式宽流道及带有凸点导流盘的设计，使料液在组件中形成湍流状态，这种独特结构从根本上解决了高盐废水处理中的膜污染和结垢难题。

DTRO膜组件由碟形导流盘和圆形膜片交替堆叠组成，每个导流盘表面设计有特殊凸点图案。当高压料液通过导流盘时，这些凸点能够破坏边界层，产生强烈的湍流效果，有效减少浓差极化现象，防止悬浮物和盐结晶在膜表面沉积1013。这种物理设计使得DTRO膜在处理高浊度、高盐分、高COD的工业废水时，展现出卓越的抗污染性能和稳定的运行特性。根据实际工程数据，DTRO膜在高盐环境下的污堵速率仅为传统卷式膜的1/3-1/5，大大延长了清洗周期和使用寿命。

在高盐废水零排放系统中，DTRO技术通常位于预处理单元之后、蒸发结晶单元之前，扮演着关键的浓缩减量角色。其核心价值体现在能够将高盐废水浓缩到极高的含盐量(通常可达15%-20%)，同时产生符合回用标准的产水(盐度<1000mg/L)，显著降低后续蒸发结晶单元的规模和能耗36。与传统处理方法相比，DTRO技术可将蒸发量减少60%-80%，从而大幅降低零排放系统的整体运行成本。

特别值得关注的是，DTRO膜组件的模块化设计赋予了系统极高的灵活性和可维护性。膜组件内部任何单个部件(包括膜片、导流盘、密封圈等)均可单独更换，无需整体报废，这既降低了维护成本，又提高了资源利用率113。此外，DTRO系统对预处理要求相对宽松，某些情况下甚至可以省去传统的超滤步骤，直接处理高SDI值的废水，简化了工艺流程，减少了设备投资。

从处理效果看，DTRO系统在高盐废水处理中通常可实现85%-99.8%的水回收率，具体取决于进水水质和系统设计36。以煤化工高盐废水为例，经DTRO浓缩后，废水量可减少至原水量的1/5-1/10，极大缓解了后续蒸发结晶装置的压力，为工业领域实现真正的废水零排放提供了技术经济可行性。

DTRO技术在高盐废水零排放中的核心优势

DTRO技术之所以能在工业高盐废水零排放系统中占据重要地位，源于其一系列针对高难度废水处理的创新设计和性能突破。这些优势不仅解决了传统膜技术面临的瓶颈问题，还为高盐废水的资源化利用开辟了新路径。

卓越的抗污染性能是DTRO技术最显著的特点。其开放式流道设计（流道宽度通常为2-4mm，远大于卷式膜的0.2-0.5mm）结合带凸点的导流盘结构，使流体在膜表面形成强烈湍流，有效阻止了悬浮物沉积和盐结晶析出110。实际运行数据显示，在处理煤化工废水时，DTRO膜的污堵速率比传统RO膜低60%-70%，化学清洗周期可延长至常规系统的2-3倍713。这种抗污染特性使DTRO能够直接处理SDI值>5的高浊度废水，在某些情况下甚至可省去超滤预处理单元，简化了系统流程810。例如，在中煤蒙大煤化工项目中，DTRO系统成功处理了硅含量超过100mg/L的高盐废水，且未出现传统RO膜常见的硅垢污染问题。

DTRO技术的高浓缩能力为废水零排放提供了关键支持。由于采用特殊的高压耐受结构（工作压力可达120-160bar，而普通RO通常<80bar），DTRO系统能够将高盐废水浓缩至接近饱和状态（TDS可达200,000-250,000mg/L），大幅减少后续蒸发结晶的处理量611。工程实践表明，采用DTRO预浓缩可使蒸发器规模缩小60%-80%，相应降低蒸汽消耗量和设备投资49。例如，某煤化工零排放项目中，DTRO将废水从5%盐度浓缩至18%，后续MVR蒸发器的能耗因此降低了76%，每年节省运行费用超过300万元。

从经济效益角度分析，DTRO技术虽然单次投资略高于传统RO（约高20%-30%），但其长期运行成本显著降低。这主要得益于：更长的膜寿命（通常3-5年，而污染严重的传统RO膜可能仅1-2年）、更少的化学清洗剂消耗、更低的预处理要求和更高的水回收率57。实际案例显示，在电镀园区废水零排放项目中，采用DTRO技术的全生命周期成本比常规RO+蒸发工艺低约35%，投资回收期仅2.3年。

DTRO系统的操作灵活性和稳定性同样值得关注。其模块化设计允许系统在30%-120%的处理量范围内灵活调整，适应工业生产的水质水量波动610。同时，DTRO膜组件的"全拆卸式"结构使得任何单一部件（如单片膜、导流盘或密封圈）都可独立更换，维护便捷且成本低廉17。对比传统RO膜元件一旦部分损坏就需整体更换的情况，DTRO的维护成本可降低50%-70%10。此外，DTRO系统自动化程度高，可实现无人值守运行，通过在线监测和自动清洗程序确保系统长期稳定运行。

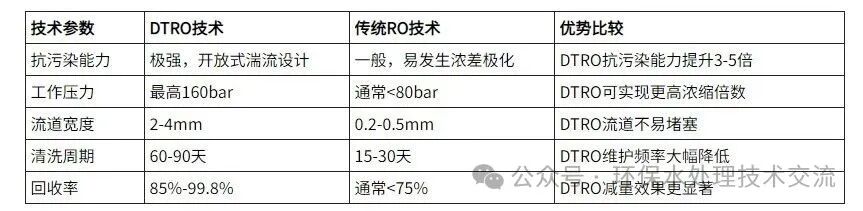

表：DTRO技术与传统RO技术在高盐废水处理中的性能对比

DTRO减量效果更显著

在水质适应性方面，DTRO技术表现尤为突出。无论是高盐度(>10%)、高硬度(钙镁离子>5000mg/L)、高COD(>1000mg/L)还是含有重金属的复杂废水，DTRO系统都能保持稳定运行712。这使得它特别适合处理煤化工、制药、电镀等行业的高难度废水。例如，某制药厂处理含盐量12%、COD超过800mg/L的抗生素废水时，DTRO系统连续运行12个月后膜通量衰减仍<15%，展现了极强的耐受性。

工业高盐废水零排放中DTRO技术的实践应用

DTRO技术在高盐废水零排放领域的实际应用已经积累了丰富的工程经验，涵盖了煤化工、电力、制药、电镀等多个工业领域。这些实践案例不仅验证了DTRO技术的可靠性，也为不同行业实现废水零排放提供了可复制的技术方案。

煤化工行业高盐废水处理案例

中煤蒙大煤化工项目是DTRO技术成功应用的典型案例。该项目处理的内蒙古煤化工园区废水具有高盐高硅的特性，盐度超过20%，硅含量达100mg/L以上，传统蒸发结晶工艺面临严重的结垢问题3。项目采用"预处理+DTRO+MVR蒸发结晶"的组合工艺路线，其中DTRO作为核心浓缩单元发挥了关键作用。预处理阶段通过石灰软化和絮凝沉淀去除了大部分钙镁离子和硅化合物（硅去除率90%），然后进入DTRO系统进行浓缩，实现了85%的水回收率，产水盐度低于1,000mg/L，可直接回用于生产过程3。经DTRO浓缩后的高盐废水体积大幅减少，使后续MVR蒸发器的规模缩小了65%，显著降低了系统能耗和投资成本。该项目自投产以来稳定运行超过3年，DTRO膜组件的化学清洗周期保持在60天以上，展现了出色的长期稳定性。

另一个典型的煤化工案例是陕西某大型煤制烯烃项目的废水零排放工程。该项目废水含有高浓度的氯化钠、硫酸钠和有机污染物，处理规模达1,200m³/d。工程采用两级DTRO工艺，第一级操作压力80bar，第二级操作压力120bar，通过分级加压的方式实现了98.5%的总回收率69。值得注意的是，该系统中DTRO单元产生的浓缩液TDS达到220,000mg/L，接近饱和状态，大大减轻了蒸发结晶单元的负荷。项目运行数据显示，相比直接蒸发原水，采用DTRO预浓缩后全系统的能耗降低了72%，每年节省运行费用约450万元6。此外，DTRO产水水质优良，COD<30mg/L，TDS<500mg/L，完全满足循环冷却水补充水标准，实现了水资源的高效回用。

电力行业脱硫废水处理实践

燃煤电厂湿法脱硫废水是电力行业最难处理的高盐废水之一，具有高氯离子、高硬度、高重金属的特点。某沿海电厂2×1000MW机组脱硫废水零排放项目采用"软化澄清+DTRO+电解氧化+MVR"的工艺路线，其中DTRO单元设计处理能力为50m³/h912。针对脱硫废水钙镁离子浓度高的特点，项目在DTRO前设置了两级软化工艺，先加碳酸钠去除钙离子，再加氢氧化钠去除镁离子，确保进水硬度<50mg/L，从而避免DTRO膜结垢。

该项目的创新之处在于将DTRO与电解氧化技术结合，在膜浓缩前先氧化分解废水中的有机污染物和络合剂，提高了DTRO系统的回收率。运行数据显示，DTRO单元稳定将TDS从45,000mg/L浓缩至180,000mg/L，系统回收率达到90%，产水满足电厂锅炉补给水标准9。项目投产后，每年可回收淡水约36万吨，减少结晶盐产量约6,000吨，经济环境效益显著。

制药行业高盐有机废水处理

制药废水通常含有高浓度无机盐和难降解有机物，对膜系统构成双重挑战。华东某抗生素制药厂的废水零排放项目展示了DTRO处理此类废水的有效性。该厂产生的母液废水盐度约8%，COD高达5,000-8,000mg/L，且含有大量生物抑制性物质512。项目团队设计了"调pH+微滤+DTRO+催化湿式氧化"的创新工艺，其中DTRO在pH调节至4.5-5.0的条件下运行，有效防止有机物在膜面沉积。

运行结果表明，尽管进水COD负荷很高，但DTRO系统通过优化流道设计（采用2.5mm宽流道）和定期化学清洗（每45天一次酸洗+碱洗），保持了稳定的产水通量(12-15LMH)5。系统整体回收率达到92%，浓缩液中COD和盐分分别浓缩了8-10倍，为后续催化湿式氧化处理创造了有利条件。该项目实现了废水全量回收和盐分资源化，每年减少废水排放约25万吨，回收工业盐约3,200吨。

电镀工业园区综合废水零排放

华南某电镀园区集中处理项目面临重金属和盐分双重污染的挑战，园区废水含镍、铜、锌等重金属离子，TDS在15,000-35,000mg/L之间1112。项目采用分质处理策略，将不同车间废水分类收集后，先进行重金属回收，再通过"超滤+DTRO+电渗析"的组合膜工艺实现盐水分质和浓缩。

DTRO系统在此项目中主要处理混合后的含盐废水，设计处理能力为200m³/d，操作压力90bar。通过优化膜堆排列（采用4:2的一级两段式设计）和错流速度（控制在3.5-4.0m/s），系统在重金属离子存在下仍实现了88%的回收率11。产水中重金属含量均低于0.05mg/L，TDS<300mg/L，回用于生产线；浓缩液进入电渗析进一步分质，最终结晶出纯度>97%的硫酸钠和氯化钠，实现了盐分的资源化利用1112。该项目创新性地将DTRO与电渗析结合，为电镀废水零排放提供了技术经济性俱佳的解决方案，相比传统工艺节省占地30%，降低能耗25%。

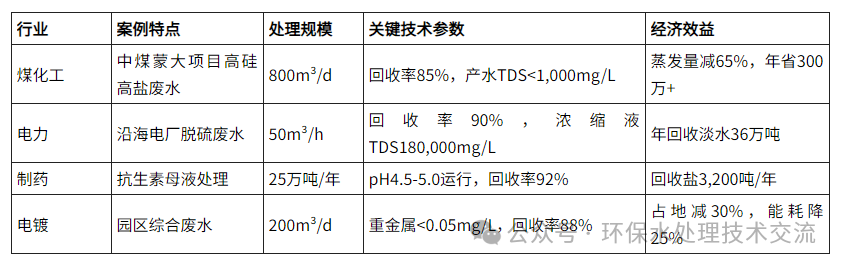

表：典型行业DTRO应用案例比较

这些实践案例共同验证了DTRO技术在高盐废水零排放系统中的核心价值：作为蒸发结晶前的关键减量单元，DTRO通过高效浓缩大幅降低后续处理规模和能耗；作为水资源回收的主要手段，DTRO产水水质优良，可直接回用于生产过程；作为抗污染能力强的膜技术，DTRO能够适应各种复杂水质，保证系统长期稳定运行369。不同行业的应用经验表明，DTRO技术的成功实施需要根据具体水质特点优化预处理和系统设计，同时结合其他技术形成协同效应，才能实现最佳的经济和环境效益。

DTRO技术与其他零排放技术的协同应用

工业高盐废水零排放是一个系统工程，需要多种技术协同配合才能实现经济高效的全量回收目标。DTRO技术作为整个处理链条中的关键环节，与预处理技术、其他膜技术以及蒸发结晶技术的优化组合，直接影响零排放系统的技术经济性。深入理解这些技术间的协同关系，对于设计合理的零排放工艺路线至关重要。

与预处理技术的协同优化

适当的预处理是确保DTRO系统长期稳定运行的先决条件。虽然DTRO技术以其卓越的抗污染能力著称，但对特定污染物仍需要针对性预处理。在高硬度废水处理中，石灰-纯碱软化是最常用的预处理方法。例如，某煤化工废水原水钙离子浓度高达1,200mg/L，镁离子800mg/L，通过两级化学软化（先加石灰去除钙，再加氢氧化钠去除镁）可将硬度降至50mg/L以下，有效防止DTRO膜结垢39。实践表明，适当的软化预处理可使DTRO系统回收率提高15%-20%，化学清洗周期延长2-3倍。

对于含硅量高的废水，如煤化工行业常见的高硅废水（SiO₂>100mg/L），镁剂除硅是行之有效的预处理方法。通过投加氯化镁和氢氧化钠，形成硅酸镁沉淀，可将硅含量降至20mg/L以下，避免DTRO膜表面形成硅垢3。中煤蒙大项目的运行数据表明，结合石灰软化和镁剂除硅，高硅废水的硅去除率可达90%以上，为后续DTRO系统稳定运行奠定基础。

当废水含有高浓度有机物或油类物质时，高级氧化与介质过滤的组合预处理显示出良好效果。华东某石化园区采用Fenton氧化+多介质过滤作为DTRO的前处理，即使进水COD高达1,500mg/L，DTRO系统仍能保持稳定的产水通量12。值得注意的是，DTRO对预处理的要求比传统RO宽松得多，在某些情况下，简单的"微滤+活性炭吸附"即可满足要求，这大大降低了预处理环节的复杂度和成本。
