格栅和沉砂池的设计

本文适用于给排水科学与工程专业和环境工程专业的排水工程课程设计和毕业设计。

学习了水课丨格栅的设计和水课丨沉砂池的设计，感觉格栅和沉砂池的设计看似很难，却又没那么难。今天咱再来看看，格栅和沉砂池的设计还需要注意的几个小问题。

1. 格栅

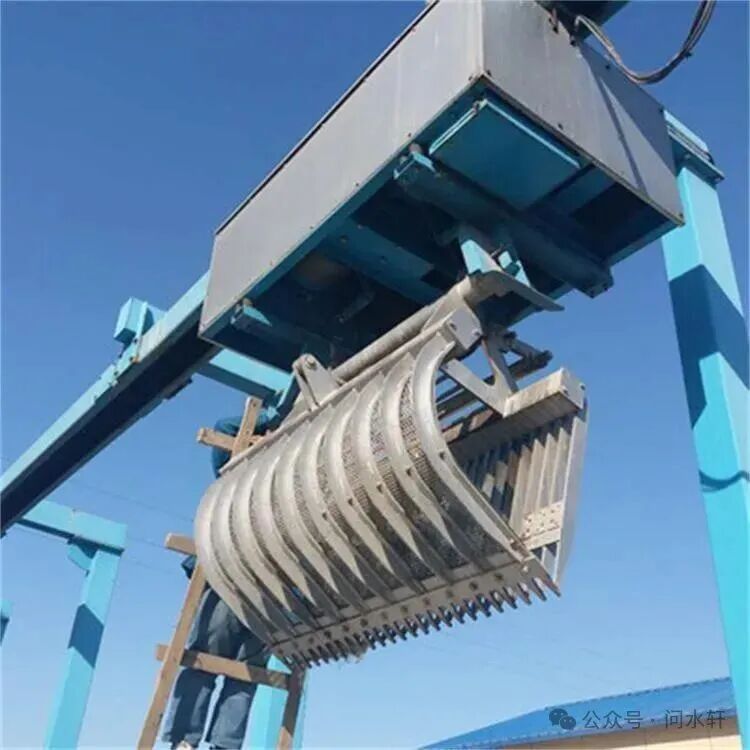

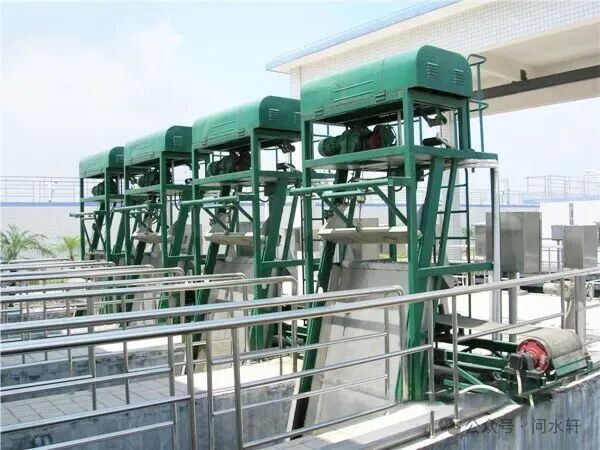

① 钢丝绳牵引格栅除污机和移动悬吊葫芦抓斗式格栅除污机应考虑耙斗尺寸和安装人员的工作位置，此时格栅除污机底部前端距井壁尺寸，应大于1.5m；其它类型格栅除污机由于齿耙尺寸较小，其尺寸可适当减小，如链动刮板除污机或回转式固液分离机应大于1.0m。

② 为便于清除栅渣和养护格栅，格栅上部必须设置工作平台，其高度应高出格栅前最高设计水位0.5m（城镇污水处理厂粗格栅工作平台应高于地坪标高），工作平台上应有安全和冲洗设施。根据国内污水厂养护管理的实践经验，格栅工作平台两侧边道宽度宜采用0.7m~1.0m。工作平台正面过道宽度，采用机械清除时不应小于1.5m，采用人工清除时不应小于1.2m。

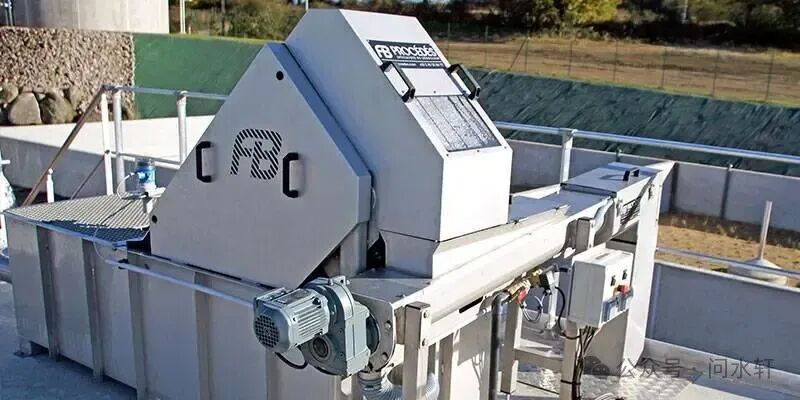

③ 栅渣通过机械输送、压榨脱水外运的方式，在国内新建的大中污水厂中已得到应用。输送距离大于8.0m时宜采用带式输送机，输送距离较短时宜采用螺旋输送机；而当污水中有较大的杂质时，不管输送距离长短，均宜采用皮带输送机。因此，通常粗格栅渣宜采用带式输送机，细格栅渣宜采用螺旋输送机。而格栅栅渣的输送过程会散发臭味，输送机宜采用密封结构，进出料口处宜进行密封处理，防止臭味逸出，并便于臭气收集和处理。

④ 为改善格栅间的操作条件和确保操作人员安全，应设置通风设施和硫化氢等有毒有害气体的检测与报警装置。这是强制性的，是必须严格执行的。

2. 沉砂池

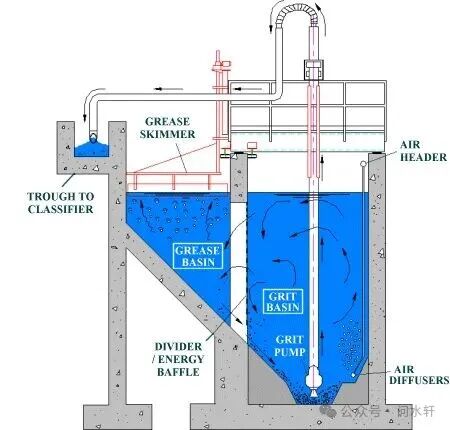

① 曝气沉砂池进水方向应和池中旋流方向一致，出水方向应和进水方向垂直，并宜设置挡板；为避免污水中的油类物质对生物反应系统的影响，保证油类物质的去除效果，宜将除砂和撇油除渣功能区分隔，并配套设置除渣和撇油设备。

② 旋流沉砂池中应设立式桨叶分离机。

③ 国内外实践经验表明，沉砂池的除砂一般采用砂泵或空气提升泵等机械方法，沉砂经砂水分离后，干砂在储砂池或晒砂场储存或直接装车外运。由于排砂的不连续性，重力或机械排砂方法均会发生排砂管堵塞现象，在设计中应考虑水力冲洗等防堵塞措施。考虑到排砂管易堵，采用人工排砂时，排砂管直径不应小于200mm。
