RO系统怎么排布、怎么提高回收率？一级一段/一级两段/两级RO，看完就懂

基础名词通俗解释

• 膜元件：就是我们常说的RO膜卷芯，工业最常用8040膜，8英寸直径，40英寸长度。
• 压力容器（膜壳）：装RO膜的圆筒，一个膜壳里面一般装4‑8支膜，现场6支装最为普遍。
• 段：同一套处理级别里面，浓水接力走的批次。第一段排出来的浓水，直接送入第二段继续处理，就叫两段。这么做的目的，就是把水里能回收的水尽可能榨出来。
• 级：膜产出来的净水，再重新过一遍RO膜，这就叫二级。
  ✅记住一句行业大白话：级管产水水质，段管系统回收率，记住这句话，选型就解决一大半。

为啥一个膜壳里面通常装6支膜？水在膜壳内部一路往前流，每一支膜都在产出净水，越往后，剩下的废水流量越小，但是水里盐分越攒越高。装6支膜刚好匹配这个变化，不会出现有的膜干活累死、有的膜闲着摸鱼的情况。

单根8040膜，自身回收率最高也就15%，大多运行在8%‑15%区间；装6支膜的膜壳，整体回收率大概50%。想要进一步提高产水，就得靠多段、多级搭配实现。

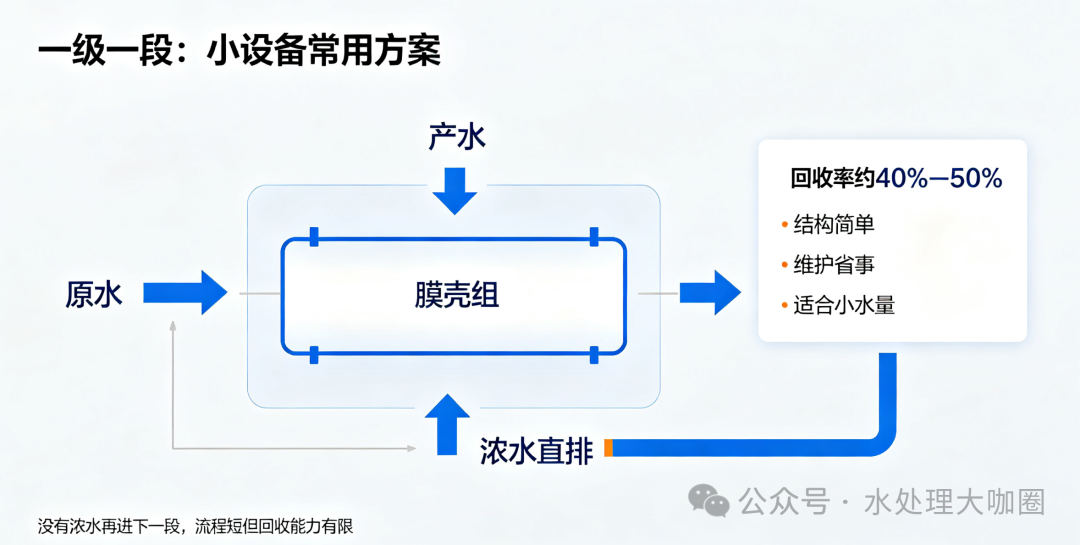

一、一级一段：小型设备单打独斗

原水进一组膜壳，一边出净水，一边直接排掉浓水，没有浓水再进下一组膜。

适合：每小时产几吨水的小型设备，预算有限的项目。

优缺点

1. 结构最简单，管路阀门少，控制简单，花钱少，后期维护省事。
2. 回收率上限低，大多只能做到40%‑50%。
   如果强行拉高回收率，到膜壳尾部剩下的废水流量就会特别小，水流冲不动膜表面，结垢风险直接暴涨。

适用场景：用水量不大，浓水排放不受限制，水费、排污费压力不大，选一级一段很省心。但要是水费贵、排污管控严、要做中水回用，这个方案就不够用了。

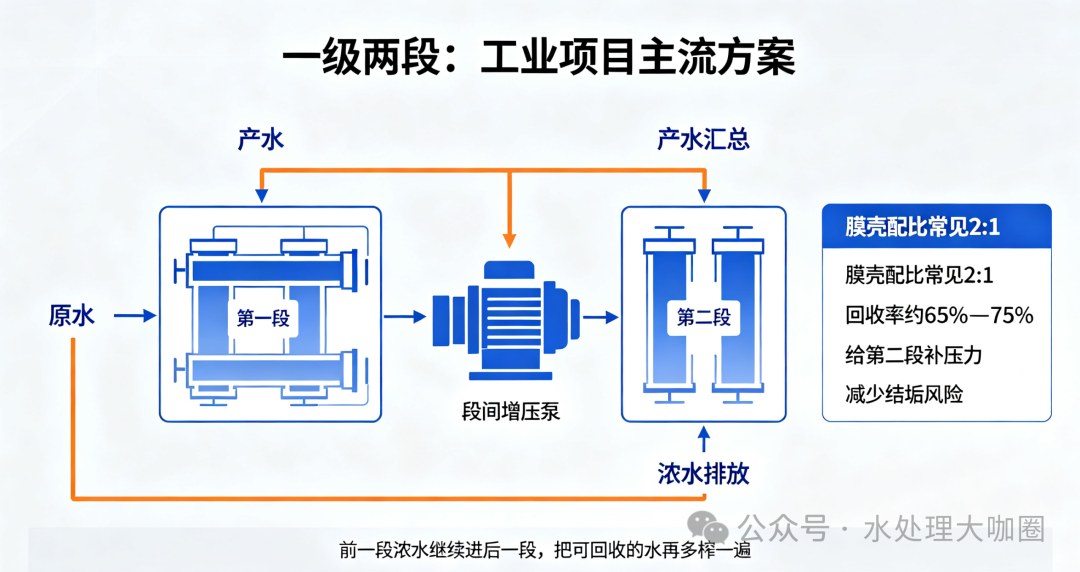

二、一级两段：工业项目主流方案，段间增压很关键

第一段膜壳排出来的浓水，直接送到第二段膜壳继续处理，最后再排浓水。最经典配比2:1，也就是2根膜壳做第一段，1根做第二段；大设备还会用到4:2、16:8，三段排布常用4:2:1、3:2:1。

为什么膜壳数量要越往后越少？
经过第一段处理之后，一部分水变成产水被回收，剩下的浓水流量直接少一大半。如果第二段还配跟第一段一样多的膜，水量就不够膜用，膜壳内部流速太低，产生浓差极化，膜很容易结垢堵膜。
按流量递减来分配膜壳数量，保证每一支膜都有合适的进水流量，行业叫通量平衡。

什么是段间增压？

水流经过第一段多支膜之后，会有压力损耗，到第二段进口压力就降下来了。而且第二段进来的还是浓缩后的废水，盐分高，渗透压很大。压力不够的话，膜就很难产出净水，整套设备回收率直接被卡住。段间增压泵，就是装在一、二段中间，把进入第二段的水压力补上去，给第二段膜补够干活的动力。

⚠️不是所有一级两段都一定要装增压泵：原水含盐低、系统本身压力余量充足的小设备可以不装；含盐量高，想要第二段多出水的项目，段间增压泵基本是必选项。

合理设计的一级两段系统，回收率普遍可以做到65%‑75%，绝大多数苦咸水工业水处理，都是这个配置。

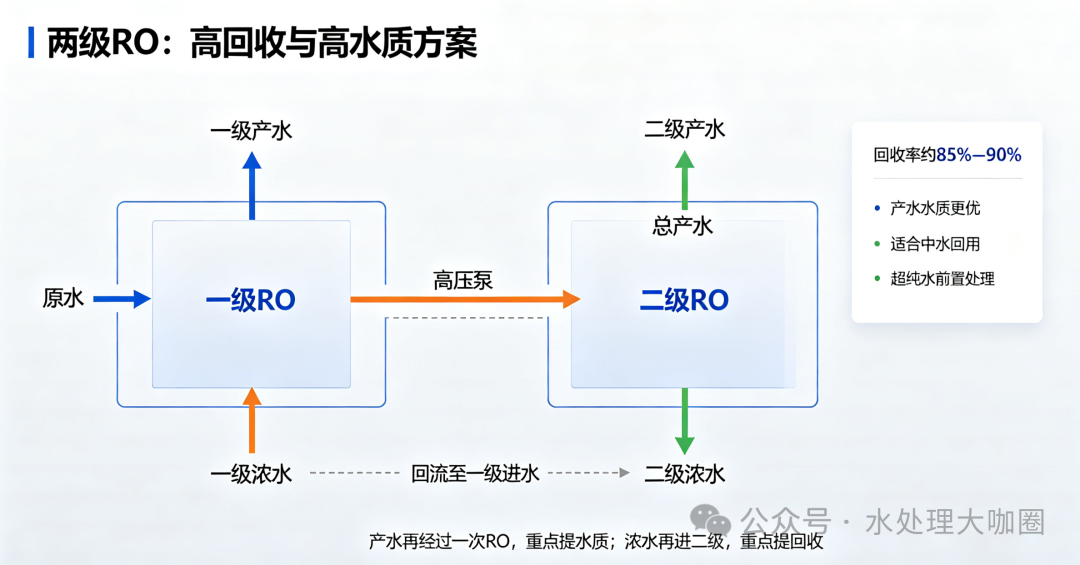

三、两级RO：把一级浓水再榨一遍

一级RO产生的浓水，再经过高压泵加压，送入二级RO继续处理；二级产出的净水回收利用，二级的浓水，可以回到一级进水，也可以直接单独排放。

上两级RO，一般两个目的：

1. 提高回收率：比如一级做到75%回收率，还剩25%的浓水，二级再从这部分水里回收六七成的净水，整套系统总回收率可以做到85%‑90%。
2. 提升产水水质：二级RO产水的电导率会更低，想要做超纯水、EDI前置、锅炉补给水，两级RO基本属于标配。
   也正好印证前面那句话：级管水质，段管回收率。

缺点也要看清：要增加膜元件、高压泵、管路，设备投资和耗电量都会上涨。而且二级进的是一级的浓水，盐分很高，结垢风险更大，阻垢剂投加、水质监测一点不能偷懒。

适合：中水回用要求高、排污管控严格、需要制备超纯水的现场。水价、排污费很贵的地区，两级多花的设备电费，一两年就能靠省下来水费赚回来。

四、浓水回流：小设备凑回收率的土办法，好用但有代价

有些小型设备，膜壳就1‑2根，做不了两段排布，回收率怎么都提不上来。现场常用一个办法：把一部分浓水引回到高压泵进水端，和原水混合之后，再次进膜处理，就是浓水回流。

✅好处：可以快速拉高表观回收率，小设备做到50%‑60%很常见；同时提高膜壳内部水流速度，缓解浓差极化。

❌但坑一定要知道：

1. 耗电变高：回流的那部分水，相当于重复加压，高压泵做了很多无用功，每吨水耗电量上升。
2. 盐分不断累积：浓水里的盐重新混进进水，整套系统实际进水盐分变高，就像一锅水越熬越咸，膜面更容易结垢。
3. 产水水质轻微变差：进水盐分升高，透过膜的盐也会变多。
4. 不能凭感觉定回流比例，必须用厂家设计软件（ROSA、WAVE）模拟计算校核。

总结：浓水回流，就是牺牲电费、承担结垢风险，换取更高回收率。适合小设备应急使用，大型工程优先老老实实做分段排布，不推荐靠回流硬拉回收率。

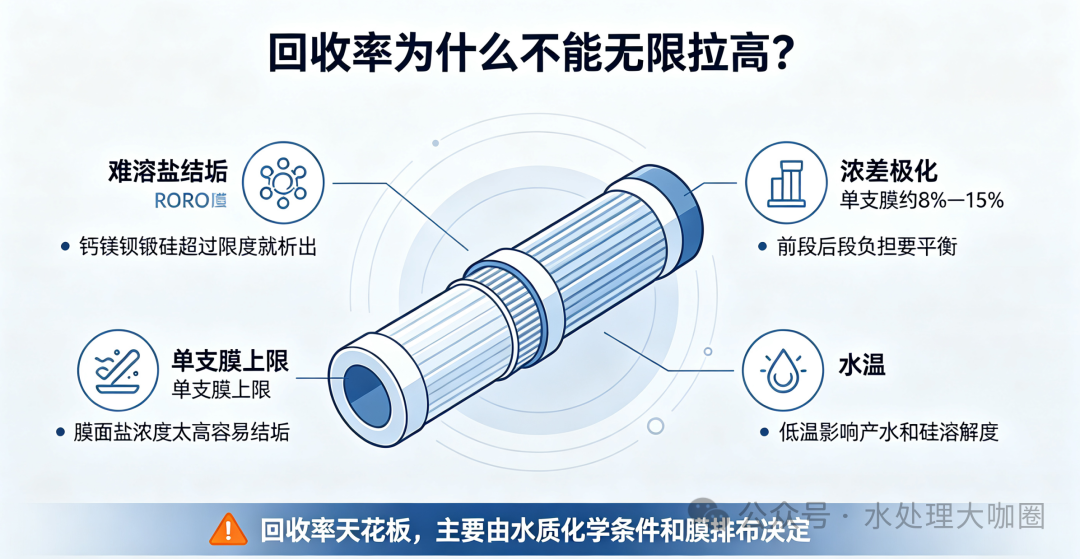

五、是什么把RO回收率的上限卡死？

不要幻想回收率可以无限拉高，有5个关键因素限制它：

1. 难溶盐结垢（最主要因素）

回收率越高，浓水越浓缩，钙镁钡锶、硫酸根、氟离子、硅这些物质浓度就越高，超过溶解限度就析出结垢。

硅垢要格外重视：25℃条件下硅溶解度也就100‑120mg/L，温度越低溶解度越低。硅垢一旦生成，常规化学清洗很难洗掉，基本相当于膜报废。北方冬季低温、原水硅含量高的现场，很多时候不是钙镁结垢，而是硅把回收率死死按住。

2. 浓差极化（看不见的膜面隐患）

水流流过膜的时候，膜表面的盐浓度会高于水流主体的盐浓度，这就是浓差极化。工程上控制指标β=Cw/Cb≤1.1~1.2（Cw膜面盐浓度，Cb水体主体盐浓度）。一旦超标，膜面实际盐分远比化验的浓水数值高，盐类会提前析出结垢。解决办法就是保证最低浓水流量，足够的水流冲刷膜表面。这也是为什么膜壳末端不能流量太小，也是浓水回流能起到一定作用的根本原因。

3. 单支膜、膜壳本身的回收率上限

单支8040膜回收率不能超过15%，6芯膜壳最多约50%。想要突破，只能靠多段串联，这就是排布设计的核心逻辑：把每一段有限的回收率叠加，实现整套系统高回收。

4. 通量分布不均

多段系统普遍前段膜通量高、后段通量低。前段膜负担大，更容易污染，清洗频次变高；后段出力少，设备整体效率下降。设计阶段要用软件做通量平衡校核，平衡不了就增加段间增压泵，或者调整各段膜壳配比。

5. 水温

水温低，水的黏度变大，膜产水会直接下降；同时二氧化硅溶解度下降。冬天现场回收率不如设计值，很多不是膜坏了，是温度带来的客观物理化学影响。

总结

1. 记住口诀：级管水质，段管回收率。想要多回收水，优先调段；想要产水更干净，就增加级。
2. 工况简单、产量小选一级一段；绝大多数工业项目选一级两段；需要超高回收或者超纯水，再考虑两级RO。
3. 含盐量高的一级两段系统，别轻易省段间增压泵，它是给第二段膜补动力的。
4. 浓水回流是小设备权宜之计，省设备钱，费电费，还加大结垢风险，大项目不要拿来当常规方案。
5. 回收率天花板，不在阀门上，在于水质化学条件：难溶盐（尤其硅）、浓差极化、单支膜上限、通量平衡、水温。想提高回收率，优先优化预处理和化学药剂控制，不要死拧阀门。

以后碰到有人问RO回收率上不去，先去看膜排布图纸，大部分问题，图纸上面就能找到原因。
